نیاز به دوربین مدار بسته


امروزه در کشور ما استفاده از دوربین های مدار بسته در شرکت ها ، کارخانجات و اماکن دیگر جهت امور حفاظتی و نظارتی رو به رشد میباشد.
-انتقال تصویر به هر نقطه از ایران و جهان بصورت زنده
_با نصب دوربین های مدار بسته در منزل بمانید و محل کار خود را ببینید

_سیستم دوربین های مدار بسته با پوشش فضای مورد نظر در ساعات حضور یا عدم حضور شما موجب افزایش اطمینان خاطر بوده و با ذخیره تصاویر و انتقال آنها می توان در طول شبانه روز فضای منزل ، باغ ، ویلا ، دفتر و یا کارخانه را تحت کنترل داشت. همچنین مشاهده و کنترل تردد در فروشگاهها ، مجتمع های مسکونی ، ادارات و مدارس از سایر کاربردهای این سیستم می باشد.

===========================

دوربین های تحت شبکه - IP Camera


استفاده از دوربین‌های تحت شبکه به علت بالا رفتن قابلیت‌های آنها نسبت به گذشته روز به روز درحال افزایش است و از این سو سعی دارم تا در مقاله‌ای نسبتا کوتاه به برخی از خصوصیات این دوربین‌ها بپردازم.







رزولیشن یا تفکیک پذیری



متفاوت از دوربین‌های آنالوگ که رزولیشن آنها با تی وی لاین (TVL) مشخص می‌شد (تعداد خطوط افقی موجود در تصویر) در دوربین‌ها تحت شبکه رزولیشن به پیکسن عنوان می‌شود.

به عنوان مثال 520 تی وی لاین در یک دوربین آنالوگ با رزولیشن 752x582 برابری می‌کند (که در نوع آنالوگ رزولیشن نسبتا بالایی به شمار می‌رود)

استفاده از دوربین‌های 2 و 3 مگاپیکسلی به صورت دوربین‌های شبکه به سرعت رایج شده و این دوربین‌ها می‌توانند تصاویری به مراتب بهتر از دوربین‌های آنالوگ ارائه دهند.

امروزه حتی دوربین‌های شبکه با روزلیشن 16 و 20 مگاپیکسر نیز وجود دارد. این دوربین‌ها می‌توانند تصاویر را با تمام جزئیاتشان نمایش دهند. از این دوربین‌ها معمولا برای مشاهده محیط‌های پهناور استفاده می‌شود.

عملکرد در نور کم

دوربین‌های تحت شبکه اولیه عملکرد مناسبی در نور کم نداشتند و مکانیزم جبران‌کننده آنها نیز باعث کاهش تعداد فریم‌ها در تصویر می‌شد که به یک تصویر بی کیفیت و نامنظم می‌انجامید.

اما دوربین‌های امروزی می‌توانند تصویر نسبتا مناسبی را حتی در نور یک لوکس نیز ایجاد کنند و از نور موجود استفاده مناسب را بکنند و 25 فریم در ثانیه را در هر شرایطی ایجاد کنند.

عملکرد در شبکه

یکی از نگرانی‌های مهم مسئولان شبکه در مورد استفاده از دوربین‌های تحت شبکه تاثیر آنها بر روی شبکه و کاهش سرعت آن است. چراکه به ویژه در دوربین رزولیشن بالا حجم زیادی از اطلاعات مربوط به دوربین باید در هر لحظه در شبکه جابه جا شود و با توجه به پهنای باند محدود شبکه این می‌تواند موجب ایجاد اختلال در شبکه نیز شود.

با این حال شبکه‌های گیگابایتی امروزی می‌توانند به راحتی نصب این دوربین‌ها را پشتیبانی کنند و در صورت ایجاد اختلال باید ظرفیت شبکه را افزایش داد. روش دیگر برای جلوگیری از ایجاد اختلال در شبکه استفاده از کابل‌های داده و عدم نصب مستقیم دوربین‌ها به شبکه است به طوری که تصاویر دارای شبکه خاص خود در سیستم باشند.

Power over Ethernet

بیشتر دوربین‌های شبکه دارای این قابلیت هستند. به این معنا که می‌توانید دوربین را با همان کابل شبکه تغیه کنید و این نیاز به یک کابل اضافه را جهت تغذیه دوربین از بین می‌برد.

پیشرفت‌های جدید این امکان را فارهم کرده که تجهیزات پر مصرف تر مانند دوربین‌های با قابلیت پن تیلت و زوم را نیز بتوان با همان کابل دیتا تغذیه کرد.

در مقایسه با دوربین‌های آنالوگ که به یک کالب جداگانه برای تغذیه نیاز داشتند این قابلیت موجب صرفه جویی در زمان و هزینه کابل کشی خواهد شد.

محدودیت طول کابل

داده‌ها بر روی کابل Cat5 دارای محدودیت مسافت تا ۱۰۰ متر است. با این حال تقویت‌کننده‌هایی وجود دارند که به راحتی این مسافت به ۲۰۰ متر افزایش می‌دهند و با استفاده از تجهیزات پیچیده‌تر می‌توان این مسافت را تا ۵۰۰ متر نیز افزایش داد.

با این حال در موقع نصب دوربین‌های شبکه نیز مانند دوربین‌های انالوگ باید به محدودیت فاصیه آنها و طول کابل توجه داشت.

===============================

انتخاب یک DVR دی وی آر مناسب برای سیستم مداربسته




1) تعداد کانال‌های ورودی: بیشتر DVR را با توجه به تعداد کانال‌های ورودی طبقه‌بندی می‌کنند. تعداد کانال‌های ورودی معمولا 1, 2, 4, 9 و یا 16 هستند. باید اشاره کرد که پیدا کردن DVR با تعداد کانال‌های نامتعارف تقریبا کاری غیر ممکن است بنابراین در موقع نسب سیستم باید به تعداد دوربین‌های نصب شده توجه داشته باشید و امکان افزایش تعداد دوربین‌ها در آینده را نیز در نظر بگیرید. از همین رو معمولا DVR را طوری انتخاب می‌کنند که تعداد وروردی‌های آن از تعداد دوربین‌های نصب شده بیشتر باشد.

2) نوع نمایش تصاویر: از آنجایی که DVR‌ها با توجه به تعداد کانال‌ها و مدل‌شان روش‌های مختلفی برای نمایش تصویر دارند در موقع انتخاب و نصب DVR باید به این نکته توجه کنید. DVR‌های 4 کاناله قابلیت نمایش تصاویر یک ماتریس دو در دو را دارند. DVRٰهای 9 کاناله جدا از نمایش 4 تصویر همزمان می‌توانند 9 تصویر همزمان را نیز در یک ماتریس 3 در 3 نمایش دهند. در صورتی که می‌خواهید از یک DVR 1 کاناله برای نمایش و ضبط تصویر چند دوربین استفاده کنید باید از یک سوئیچر, کواد یا مولتی‌پلکسر نیز در کنار آن استفاده کنید.

3) مدت زمان ضبط: این پارامتر بیشتر به ظرفیت هارد دیسک یا هارد دیسک‌های نصب شده در DVR وابسته است. بیشتر DVR‌های این امکان را دارند که پس از پر شدن ظرفیت هارد بر روی داده‌های اولیه بازنویسی کنند. همچنین می‌توانید DVR را طوری تنظیم کنید که پس از پر شدن هارد دیسک به شما برای تعویض آن اخطار دهد.

 یکی از نکات مهم در مورد DVR‌ها فرمت ذخیره سازی تصویر در آنها که می‌تواند نقش مهمی در افزایش کیفیت تصاویر ضبط شده و کاهش ظرفیت آنها داشته باشد. نکته مهم دیگر در زمان تنظیم DVR توجه به میزان کیفیت مطلوب با توجه به کاربرد دوربین‌هاست. در بیتشر DVRها می‌توانید رزولیشن و تعداد فریم‌ها تصویر را برای هر دوربین مشخص کنید.

4) بیشترین تعداد فریم: این پارامتر بیشترین تعداد فرم‌هایی را که DVR می‌تواند در یک ثانیه ضبط کند نمایش می‌دهد. در VCR‌های قدیمی تعداد فرم‌های تصویر باید محدود می‌شد تا مدت ضبط تصاویر افزایش یابد. اما DVR به شما این امکان را می‌دهد تا با توجه مدت دلخواه ضبط تعداد فریم‌های تصویر را انتخاب کنید.

معمولا برای مکان‌هایی مانند ورودی‌ها و یا محل‌های کم اهمیت تعداد فریم‌های تصویر را تا 1 فریم در ثانیه کاهش می‌دهند. برای مشاهده جزئیات بیشتر برای مثال در حالتی که برداشتن اجسام قابل تشخیص باشد باید از تعداد فریم‌های بالا استفاده کرد. بیشتر DVRهای معمولی 25 فریم در ثانیه هستند و DVR‌های با تعداد فریم‌های بالا برای ضبط مانند 50 یا 100 فریم, تنها در کاربردهای خاص مورد استفاده قرار می‌گیرند.

در موقع انتخاب DVR به این نکته توجه داشته باشید که تعداد فریم‌های DVR را در حالت PAL در نظر بگیرید. برخی DVRها 25 فریم در ثانیه را برای استاندارد NTSC و 18 فریم در ثانیه برای PAL پشتیبانی می‌کنند.

5) موشن دتکشن (تشخیص حرکت): به طور کلی در بیشتر موارد نیازی نخاهد بود که تمامی تصاویر دریافتی ضبط شود. سیستم موشن دتکتور به شما کمک خواهد کرد تا تنها تصاویری را که در آنها حرکت وجود داشته ضبط کنید. این قابلیت در بیشتر DVR‌ها وجود دارد, همچنینی ممکن است DVR این قابلیت را به شما بدهد تا تنها محل خاصی را به عنوان محل حساس به حرکت انتخاب کنید. از دیگر نکات مهم دیگر در رابطه با سیستم موشن دتکشن تنظیم میزان حساسیت سیستم با توجه به کاربرد خاص آن است. هر چه حساسیت سیستم پایین‌تر باشد حجم حرکت بیشتری برای فعال کردن سیستم نیاز خواهد بود. از نکات مهم دیگر در زمینه تنظیمات موشن دتکتور زمان‌های قبل و بعد از تشخیص حرکت است. DVR این امکان را به شما خواهد داد تا مشخص کنید که تصاویر تا چند ثانیه قبل از تشخیص حرکت و تا چند ثانیه بعد از تشخیص حرکت ضبط شوند.

سیستم موشن دتکشن تقریبا مانند دتکتورهای تشخیص حرکتی که به عنوان دزدگیر مورد استفاده قرار می‌گیرند عمل می‌کند. در صورتی که DVR امکان استفاده از سیستم را به شما نداد می‌توانید از دتکتورهای PIR استفاده کنید. البته انجام این کار نیازمند سیم‌کشی جداگانه و هزینه بر است.

6) مشاهده و تنظیم از راه دور: در صورتی که DVR واسط‌های RS232 یا RS485 را داشته باشد امکان اتصال DVR به رایانه برای شما ایجاد خواهد شد و می‌توانید DVR را با استفاده از نرم افزاری که در رایانه خود نصب می‌کنید تنظیم کرده و تصاویر را مشاهده و ضبط کنید. برای اتصال به LAN به یک سرور نیاز خواهید داشت تا بتوانید از طریق شبکه به تصاویر دوربین‌ها دسترسی داشته باشید.

============================

آشنایی سیستم مدیریت تصویری dvr دی وی آر (دوربین های مداربسته)



مقدمه
سیستم های نظارت تصویری از سالیان پیش بعنوان ابزاری مهم در بحث نظارت و ایجاد امنیت مورد استفاده قرار گرفته‌اند . باتوجه به سابقه طولانی این سیستم‌ها، تحولات و پیشرفت‌های بسیار زیادی در این حوزه صورت پذیرفته است که اطلاع از روند این پیشرفت‌ها و آشنایی با آخرین دستاوردها و تکنولوژی‌ها می‌تواند کمک شایانی به مدیران و کارشناسانی که درحال انتخاب و پیاده‌سازی یک سیستم نظارت تصویری هستند ، نماید.
معرفی دوربین های آنالوگ:
امروزه از این سیستم‌ها برای حفاظت و نظارت بر اماکن مهم، اماکن پرتردد و اماکن پرخطر استفاده می‌شود. موزه‌ها، فروشگاه‌ها، فرودگاه‌ها، ایستگاه‌های مترو و راه‌آهن و حتی بیمارستان‌ها و مدارس به این سیستم‌ها مجهز شده‌اند.
کارکرد دیگر سیستم‌های مداربسته، کارکرد نظارتی است. امروزه مدیران زیادی بوسیله این سیستم‌ها بر کار نیروهای و ابزار و تجهیزات خود نظارت دارند.
سیستم‌های آنالوگ که براساس یک سیگنال پیوسته کار می‌کنند، نسبت به سیستم‌های دیجیتال از قدمت بیشتری برخوردارند. اجزای اصلی یک سیستم مداربسته در این سیستم را دوربین مداربسته آنالوگ، مانیتور، دی وی آر (DVR) مالتی‌پلکسرها یا کوادها(برای تبدیل یک مانیتور به چندین مانیتور) ، کنترل کننده‌ها و کابل‌های کواکسیال(دارای مغزی و شیلد) تشکیل می‌دهند.






دوربین آی پی بیس

معرفی دوربین های IP ( تحت شبکه ):

توجه به فراگیر شدن فناوری شبکه های کامپیوتری بستری فراهم شد تا نسل جدید دوربین های مدار بسته تحت شبکه IP-Camera بوجود آیند. اولین دوربین های مداربسته تحت شبکه در سال ۱۹۹۶ توسط کمپانی Axis  بر پایه استفاده از سیستم عامل Linux تولید شد، این دوربین ها به یک رابط اترنت (Fast Ethernet Interface) مجهز گردیده اند و از پروتکل های اینترنت در جهت ارسال تصاویر خود در قالب داده ها بر روی بستر شبکه بهره می گیرند و در جهت مقاصد نظارتی (Surveillance) بکار می روند. استفاده از دوربین‌ مداربسته تحت شبکه به علت بالا رفتن قابلیت ‌های آنها نسبت به گذشته روز به روز درحال افزایش است.

مزیت های استفاده از دوبین های تحت شبکه :
از جمله مزایای دوربین های مدار بسته تحت شبکه می توان به موارد زیر اشاره نمود:
صرفه اقتصادی (Cost Advantage) در پروژه های بزرگ (بیشتر از 32 کانال)
- کاهش هزینه کابل کشی به ویژه در پروژه های بزرگ (در صورت استفاده از شبکه های بی سیم که هزینه کابل به صفر می رسد)
زوم دیجیتالی با کیفیت بالا
قالب تصویر انعطاف پذیر (Flexible Image Format)
- در دوربین‌ مداربسته آنالوگ رزولیشن تصویر با (TVL) مشخص می‌شود (تعداد خطوط افقی موجود در تصویر) در دوربین‌ مداربسته تحت شبکه رزولیشن بر مبنای پیکسل بیان می‌شود. استفاده از دوربین‌های 2 و 3 مگاپیکسلی به صورت دوربین‌های مداربسته شبکه به سرعت رایج شده و این دوربین‌ها می‌توانند تصاویری به مراتب بهتر از دوربین‌های آنالوگ ارائه دهند. امروزه حتی دوربین‌ مداربسته  شبکه با روزلیشن 20 مگاپیکسل نیز وجود دارد. این دوربین‌ها می‌توانند تصاویر را با تمام جزئیاتشان نمایش دهند.
- امکان استفاده از بزرگنمایی های دیجیتال با حداقل افت بر روی تصاویر (بویژه در خصوص رزولوشن های مگا پیکسلی)
- امکان انتخاب و تعیین رزولوشن های مختلف جهت دریافت تصاویر
- استفاده از روش  Progressive Scanning در جهت تصویر برداری که در مقایسه با روش قدیمی Interlaced Scanning  از کیفیت تصویر بالاتری برخوردار می باشد. (دوربین های آنالوگ به دلیل محدودیت استاندارد در مورد استفاده (PAL/NTSC) هر فریم تصویر را دو بار و با تأخیر زمانی اسکن میکنند که باعث افت کیفیت تصاویر متحرک میشود. در مقابل دوربین های تحت شبکه کل تصویر را در آن واحد اسکن کرده و در نهایت یک تصویر متحرک را بدون نویز نشان میدهد.)
- قابلیت تعیین رزولوشن و نرخ فریم (بر ثانیه) برای هر کانال بصورت مستقل
- عدم نیاز سخت افزار اضافه در جهت تبدیل تصاویر از آنالوگ به دیجیتال در جهت ذخیره بر روی حافظه. در سیستم تحت شبکه تصاویر فقط یکبار دیجیتال شده و همواره دیجیتال باقی میمانند لذا کیفیت تصاویر بعد از انتقال به کیلومتر ها دورتر ثابت خواهد ماند.
- قابلیت انتخاب فرمت فشرده سازی مانند (H.264/MPEG4,MJPEG)
ساختار قابل توسعه (Expandable Structure)
- سهولت اضافه نمودن تعداد دوربین ها کاربران  بیشتر در یک مجموعه
- قابلیت ارسال برق از طریق کابل شبکه (Power Over Ethernet) که در این صورت تنها یک کابل برای هر دوربین استفاده می شود.
تغذیه برق دوربین از طریق کابل شبکه
(بیشتر دوربین‌ های مداربسته تحت شبکه دارای این قابلیت هستند. به این معنا که می‌توانید دوربین مداربسته را با همان کابل شبکه تغذیه کنید و این نیاز به یک کابل اضافه را جهت تغذیه برق دوربین از بین می‌برد. پیشرفت‌های جدید این امکان را فراهم کرده که تجهیزات پر مصرف تر مانند دوربین‌های مداربسته با قابلیت پن تیلت و زوم را نیز بتوان با همان کابل شبکه تغذیه کرد. در مقایسه با دوربین‌ مداربسته آنالوگ که به یک کابل جداگانه برای تغذیه نیاز داشتند این قابلیت موجب صرفه جویی در زمان و هزینه کابل کشی خواهد شد.)
- قابلیت ارسال فرامین کنترلی PTZ از طریق همان کابل شبکه
- امکان ارسال و دریافت صدا همزمان با تصویر بدون نیاز به تجهیزات اضافی و به صورت همزمان
- قابلیت استفاده از فیبر های نوری در ساختمان های بزرگ با تعداد دوربین های زیاد و حجم اطلاعات بالا
دوربین های تحت شبکه همانند بسیاری دیگر از تجهیرات شبکه با استفاده از پروتکل IP و بر روی بستر Wired و یا Wireless  داده های خود را منتقل می کنند. با استفاده از این پروتکل می توان هم تصاویر ویدئویی و هم اصوات را انتقال داد.
انتقال داده ها از طریق اینترنت
دسترسی از راه دور
- دوربین های تحت شبکه را می توان بصورت Multi User  و از راه دور دسترسی استفاده نمود. این عمل می تواند برای تماشای تصاویر زنده و تصاویر ضبط شده و در هر زمانی انجام شود. همچنین از لحاظ مکانی نیز محدودیتی وجود ندارد و دسترسی Remote از هر شبکه ای و از طریق اینترنت امکان پذیر است.
امنیت انتقال تصاویر
 - با استفاده از کلمات عبور مختلف و رمزگزاری های پیچیده و مسدود کردن IP های ناشناس از داده های دوربین های تحت شبکه
محافظت می شود. علاوه بر این اطلاعاتی به تصاویر اضافه می شود که اصالت آن را به مراجع قانونی به اثبات برساند.
ثبت رخداد ها و تصویربرداری هوشمند
- اگر دوربین در تمام مدت فعال باشد، حجم تصاویر ضبط شده بسیار زیاد می شود. در دوربین های تحت شبکه می توان در زمان هایی که تصویر برداری مورد نیاز نیست فعالیت دوربین را متوقف نموده و تنها در زمان های لازم و یا بلافاصله پس از وقوع یک رخداد تصویر برداری را فعال کرد. اینگونه قابلیت ها در قالب نرم افزار دوربین براحتی پیاده سازی می شود.
- دوربینهای تحت شبکه توانایی تشخیص حرکت یا motion detection دارند. علاوه بر این امکان مدیریت آلارم با قابلیت تنظیم حساسیت و موقعیت حرکت در تصویر نیز وجود دارد. ورودی های  I/O امکان وصل انواع سنسورهای مختلف اعم از دود و گاز را به دوربین میدهد.
معایب دوربین های تحت شبکه :
عملکرد در شبکه
1-یکی از نگرانی‌های مهم مسئولان شبکه در مورد استفاده از دوربین‌ مداربسته تحت شبکه تاثیر آنها بر روی شبکه و کاهش سرعت آن است. چراکه به ویژه در دوربین های با رزولیشن بالا حجم زیادی از اطلاعات باید در هر لحظه در شبکه جا به جا شود و با توجه به پهنای باند محدود شبکه این می‌تواند موجب ایجاد اختلال در شبکه نیز شود. با این حال با استفاده از شبکه‌های گیگا بایتی و فیبر نوری می‌توان این مشکل را رفع کرد و در صورت ایجاد اختلال باید ظرفیت شبکه را افزایش داد.

2-یکی دیگر از اشکالات استفاده از دوبین های تحت شبکه قیمت بالاتر این دوربین ها نسبت به دوربین های آنالوگ می باشد

3- مشکل دیگر این دوربین ها تنوع کمتر آنها نسبت به دوربین های آنالوگ است



نکاتی در مورد انتخاب دوربین‌ها:
نحوه ‌قرار‌گیری دوربین‌ها و تعداد آنها در هنگام طراحی باید بگونهای باشد که تمامی قسمت های مهم و حساس و محلهای پر تردد را تحت پوشش قرار دهد.
در طراحی اولیه و هنگام انتخاب نوع و شکل ظاهری دوربین ، موارد زیر حائز اهمیت‌اند :
•    نوع ساختمانها
•    مساحت ساختمانها .
•    نوع کاربری ساختمانها و حجم تردد در ساعات و ایام مختلف.

•    میزان نور محیط در ساعات مختلف شبانه روز

=================================
دوربینهای مداربسته و کنترل تصویری dvr دی وی آر

   دوربینهای مدار بسته و سیستمهای کنترل تصویری
    1- منظور از دوربین مدار بسته و سیستم های کنترل تصویری :
    نوع ساده ی این سیستم یک دوربین و یک مانیتور می باشد به طوری که تصاویر متحرک جلوی دوربین بر روی صفحه ی مانیتور قابل نمایش باشد. در حالت پیشرفته تر می توان تعداد دوربین ها را افزایش داد و نیز انواع سیستم های کنترلی از قبیل سیستم کنترل زاویه ی دید، سیستم بزرگنمایی دوربین ها و سیستم های ضبط کننده و انتقال تصاویر، همچنین سیستم چند پارچه سازی تصویر را به این مجموعه افزود.






    دوربین مداربسته


    2- انواع دوربین ها به لحاظ کاربرد:
    1- فیبری 2- پین هل 3- نیمه صنعتی 4- صنعتی 5- دید در شب 6- اسپید دام.

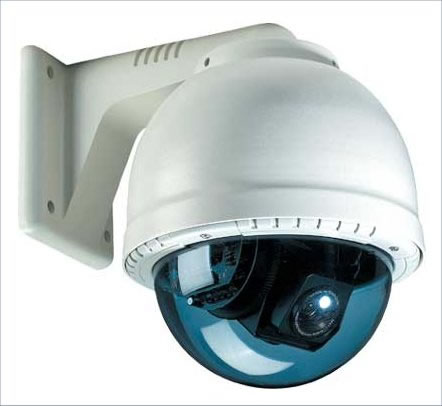

    دوربین اسپید دام:
    دوربین اسپید دام یک دور بین رنگی کامل با سیستم کنترل پایه و نیز سیستم بزرگنمایی تصویر می باشد.

    ولتاژ کار اغلب دوربین ها:
    1- 12 ولت مستقیم 2- 220 ولت متناوب.

    5- منظور از استفاده پایه دوربین:
    به منظور استقرار و قرار گیری صحیح دوربین ها.

    6- انواع پایه ی دوربین:
    1- ثابت 2- ثابت مفصلی( جهت استفاده به عنوان پایه ی قابل تنضیم) 3- گردان ( گردان دو حالته و گردان چهار حالته ) که در انواع داخلی و خارجی موجود است.

    7- منظور از پایه ی ثابت:
    به منظور قرارگیری دوربین در حالت ثابت به کار می رود، حرکتی ندارد و دوربین نیز فضای ثابتی را به نمایش می کشد.
    8- منظور از پایه ی مفصلی:
    می توان دوربین را روی آن نصب کرد، دوربین با حرکت دو حالته ( چپ و راست) یا چهار حالته ( چپ و راست – بالا و پایین ) در زاویه ی دید مناسب و مورد نظر به روش دستی تنظیم می شود.

    9- منظور از پایه ی گردان:
    این نوع پایه به خاطر استقامتی که دارد می تواند وزن دوربین گردان را تحمل کند و دوربین نصب شده روی آن هم می تواند حرکت دو حالته و هم می تواند حرکت چهار حالته داشته باشد.

    10- منظور از اصطلاحات پن و پنتید در دوربین مدار بسته:
    دوربین گردان دو حالته را به نام پن و دوربین گردان چهار حالته را به نام پنتید می شناسند.

    11- منظور از اصطلاحات ( این دُر) و ( آوت دُر) در دوربین مداربسته:
    به خاطر تعیین نوع پوشش دوربین ها یا تنظیم نور مناسب آنها در فضا های مختلف دوربین ها را به دو نوع داخلی و خارجی تقسیم بندی می کنند. یعنی در فضای خارجی حتما باید از دوربین ( آوت دُر ) استفاده کرد.

    12- منظور از کاور در سیستم دوربین مدار بسته:
    کاور در واقع محفظه یا پوشش خارجی است که دوربین و لنز در داخل آن قرار می گیرد و نقش محافظ دوربین را دارد.

    13- انواع کاور و دوربین های مناسب آنها:
    1- کاور کوچک برای دوربین های فیبری و پین هل.
    2- کاور متوسط برای دوربین های فیبری، پین هل و نیمه صنعتی.
    3- کاور بزرگ برای دوربین های ( الف: صنعتی با لنز ثابت ب: صنعتی با لنز زوم ج: صنعتی با لنز ایریز).
    4- کاور سقفی برای دوربین های فیبری و پین هل که روی سقف نصب می شود.
    5- کاور واتر پروف برای دوربین های زوم شونده که این کاور ها می تواند با فن و هیتر داخلی خود در دماهای مختلف محیط، دمای داخلی را ثابت نگه دارد.

    14- تامین ولتاژ کار مناسب برای دوربین ها:
    دوربین های 220 ولت را مستقیما به برق شهر و دوربین 12 ولت مستقیم را توسط یک منبع تغذیه ی تثبیت شده که آمپراژ آن متناسب با نوع دوربین باشد که حد اقل 500 میلی آمپر است.

    15- انتخاب لنز انواع دوربین ها:
    برای دوربین های صنعتی و نیمه صنعتی متناسب با کاربرد و طرز نصب دوربین یک لنز ثابت در نظر می گیرند که روی آن کار گذاشته می شود ولی دوربین های فیبری و پین هل یک لنز اتوماتیک کوچک دارند که روی خود دوربین نصب شده، قابل دید می باشد و می توان آن را تنظیم کرد.

    16- اندازه ی انواع لنز ها :
    اندازه ی لنز ها معمولا از 8/2 میلی متر، 6/3 میلی متر، 4، 6، 8، 12 و 16 میلی متر می تواند باشد که به نسبت مکانی که دوربین کار گذاشته می شود و میدان دیدی که برای دوربین مورد نظر است بایستی این لنز ها را به کار برد.

    17- میدان دید و وضوح تصویر لنز ها با افزایش آنها :
    با افزایش اندازه ی لنز ها بر حسب میلی متر میدان دید کمتر می شود در عوض جزئیات به راحتی قابل دید است.

    18- زاویه ی دید و وضوح جزئیات تصویر برای دو لنز8/2 و 28 میلی متر :
    لنز 8/2 میلی متر زاویه ی دید بیشتری را نشان می دهد یعنی مساحت قسمت دیده شده توسط دوربین بیشتر است در عوض وضوح جزئیات تصویر کمتر است یعنی اشیاء در فاصله ی دورتر کوچک تر و با وضوح کمتری نشان داده می شود.

    لنز 28 میلی متر وضوح جزئیات بیشتری را نشان می دهد در عوض زاویه ی دید کمتر می شود یعنی اشیاء در فاصله ی دورتر با مساحت کمتر ولی با وضوح جزئیات بیشتری نشان داده می شود.

    19- طرز انتخاب لنز مورد نیاز یک دوربین :
    همیشه می توان متناسب با موقعیت نصب دوربین و ناحیه ی مورد نظر یک لنز مناسب برای دوربین در نظر گرفت و این نکته را در نظر گرفت که لنز با میلی متر کمتر، زاویه ی دید یا میدان دید یا فضای دید بیشتری را نشان می دهد ولی تصویر در نقاط دورتر، کوچک تر ولی با وضوح جزئیات کمتری دیده می شود لنز با میلی متر بیشتر، زاویه ی دید یا میدان دید یا فضای دید کمتری را نشان می دهد ولی تصویر در نقاط دورتر یعنی با وضوح جزئیات بیشتری ملاحظه می شود.

    20- کاربرد لنز های اتو ایریز و سایز های استاندارد :
    شدت نور را روی دوربین تنظیم می کند و مخصوص جاهایی است که شدت نور زیاد است و سایز های مختلفی مانند 4، 6، 8 و 12 درجه دارد.

    21- لنز های اتو ایریز در چه مکانهایی مورد استفاده قرار می گیرد و اگر به جای آن از لنز معمولی استفاده کنیم تصویر چگونه دیده می شود؟

    در جاهایی که شدت نور زیاد است یا نور کاملا به سمت نور قرار گرفته باید از لنز اتو ایریز استفاده کرد اگر از لنز معمولی استفاده کنیم تصویر کاملا سفید یا کاملا مات و تاریک دیده می شود.

    22- منظور از لنز های زوم کننده :
    در یک مساحت مشخص به نسبت ظرفیت خود لنز می توان فاصله ی اجسام را به تصویر مانیتور نزدیکتر یا دور تر کرد در بعضی از دوربین ها از طریق دستگاه کنترل کننده این لنز قابل کنترل است و در اندازه های متفاوتی مانند 20×10 یا 20×20 می توان به آنها دست یافت.
    23- کابل های خروجی از یک دوربین :

    کابل تصویر که خروجی تصویری دوربین را دارد، کابل کنترلی که سیم های مربوط به اسکنر مانند بالا – پایین و چپ- راست و نیز شامل تنظیم کننده ی لنز می شود، کابل ولتاژ که ولتاژ دوربین از طریق آن تامین می شود
    .
    24- هدف از کاربرد سیستم های تقسیم کننده ی تصویری :
    وقتی در یک سیستم مدار بسته تعداد دوربین ها نسبت به تعداد مانیتور ها چند برابر باشد به وسیله ی سیستم های تقسیم کننده ی تصویری می توان تصاویر مربوط به چند دوربین را بر روی یک مانیتور نمایش داد.

    25- انواع سیستم های تقسیم کننده ی تصویری:
    1- سوئیچر ها 2- کوادها 3- مالتی پلکسر ها.

    26- منظور از سیستم سوئیچر :
    سیستم سوئیچر تصویر دوربین ها را به ترتیب و یکی پس از دیگری هر کدام را برای یک مدت کوتاه روی صفحه ی مانیتور نشان می دهد به طوری که وقتی تصویر یک دوربین نشان داده می شود تصویر سایر دوربین ها از دید ما مخفی می ماند یعنی در هر لحظه فقط یک دوربین را می توان روی صفحه ی مانیتور نشان داد یعنی اول تصویر دوربین یک، بعدا تصویر دوربین دو و غیره....

    27- سیستم سوئیچر معمولا در چند مدل مورد استفاده قرار می گیرد:
    به صورت 2، 6، 8، یا 4، 12، 16 کانالی
    .
    28- نصب کابلهای تصویری سوئیچر:
    به تعداد دوربین ها کابل تصویر به ورودی تصویری سوئیچر وصل می شود یک کابل تصویر هم خروجی سوئیچر را به ورودی مانیتور وصل می کند.

    29- تنظیم زمان نمایش هر دوربین در سیستم سوئیچر :
    توسط یک ولوم سرعت نمایش تصویر هر دوربین کمو زیاد می شود و این زمان برای کل دوربین ها یکسان است یعنی در سوئیچر این امکان وجود ندارد که مدت نمایش تصویر یک دوربین طولانی تر از مدت نمایش دوربین دیگر باشد.

    30- در سوئیچر صدای دوربین ها را می توان مورد استفاده قرار داد:
    اکثر سوئیچر ها علاوه بر کابل تصویر کابل صوتی متنازل نیز دارند که اگر کابل ورودی از دوربین صدا نیز داشته باشد بتوان صدا و تصویر را توأم بر روی صفحه نمایش و بلند گو داشت
    .
    31- طرز کار سیستم کواد 1:
    در سیستم کواد، 1 یا 4 تصویره ابتدا مانند سیستم سو ئیچر تصاویر دوربین های 1 الی 4 به ترتیب بر روی صفحه ی مانیتور ظاهر می شود و بعد از تصویر چهارم، چهار تصویر به صورت همزمان روی مانیتور نشان داده می شود.

    32- نصب کابل تصویری کواد 1:
    معمولا به تعداد 3 یا 4 کابل تصویر از دوربین ها وارد کواد 1 شده و یک کابل خروجی از کواد به مانیتور وصل می شود در صورت استفاده از سه دوربین تصویر چهارم تایم یا زمان را نشان می دهد.

    33- تنظیم زمان نمایش هر دوربین در سیستم کواد 1 امکان پذیر است:
    بله- می توان زمان نمایش دور بینی را که اهمیت بیشتری دارد را زیادتر کرد یعنی می توان مدت نمایش تصویر هر دوربین را جداگانه تنظیم کرد و از طریق منوی برنامه ریزی سیستم وارد آن شد.

    34- طرز کار سیستم کواد 2 :
    ابتدا تصاویر دوربین های 1 الی 4 پشت سر هم می آید بعد تصاویر چهار تایی مربوط به آنها به صورت همزمان نشان داده خواهد شد سپس تصاویر دوربین های 5 الی 8 به ترتیب پشت سر هم نشان داده خواهد شد.

    35- منظور از سیستم مالتی پلکسر :
    وقتی تعداددوربین ها بیشتر، مثلا 16 تایی می شود نمایش پشت سر هم یا غیر همزمان به دلیل فاصلهی زمانی زیاد چندان اثر بخشی ندارد و نمایش همزمان این تعداد تصویر ارجحیت بیشتری دارد. بدین ترتیب سیستم های مالتی پلکسر می توانند 8 یا 9 یا 12 تصویر را به صورت همزمان روی صفحه ی متنیتور نشان دهند و تعداد دوربین ها را به همان تعدادی که است می توان برنامه ریزی نمود و نشان داد در صورت فرد بودن تعداد دوربین ها روی خانه ی آخری زمان و تاریخ را نشان می دهند.

    36- اهمیت سیستم مالتی پلکسر تنظیم ساعت و تاریخ و نمایش آن :
    زیرا معمولا این سیستم ها مجهز به سیستم ضبط تصاویر می باشند یعنی می توان تصاویر را ضبط کرد، آن را بایگانی نمود و در صورت رجوع به بایگانی تاریخ و زمان لازم خواهد بود.

    37- منظور از اسکنر و کنتلر در سیستم دوربین مدار بسته :
    اسکنر روی پایه نصب می شود و دوربین روی آن قرار می گیرد و اسکنر می تواند به کمک حرکت موتور یا موتور های داخلی آن دوربین را در جهات چپ و راست یا بالا و پایین حرکت داد و حتی آن را در مسیر و زاویه ی مورد نظر قرار داهد. دستگاهی که اسکنر را کنترل می کند کنترلر نام دارد و به وسیله ی دگمه های روی آن می توان دوربین را حرکت داد و حتی آن را در نقطه ی مورد نظر زوم کرد.

    38 منظور از حالت خود کار در سیستم کنترلر چیست؟
    اسکنر معمولا می تواند تا حداثر 350 درجه حرکت دورانی راست گرد و چپ گرد داشته باشد که اگر بخواهیم این حرکت به صورت پیوسته ادامه داشته باشد بایستی دگمه ی اتو ماتیک در دستگاه کنترلر فعال شود و اگر بخواهیم زاویه ی دوران را کمتر و روی زاویه ی خاصی تنظیم کنیم بایستی از زایده ی کوچکی که روی دستگاه اسکنر به شکل پیچ و مهره بوده و در داخل یک شیار زاویه ی حرکت را مشخص می کند استفاده کرد در این صورت دوربین به صورت پیوسته در زاویه ی تعیین شده حرکت خواهد کرد در صورت غیر فعال بودن دگمه ی خود کار بایستی به صورت دستی از طریق دستگاه کنترل، کنترل نمود.


    39- منظور از سیستم ( دی وی آر) چیست؟
    ( دی وی آر ) در واقع سیستم ضبط کننده ی دیجیتالی تصویر است که از یک یا دو هارد با ظرفیت بسیار بالا برای ذخیره سازی تصاویر استفاده می کند و بیش از 2000 ساعت تصویر را به صورت فشرده ضبط می کند علاوه بر این تمامی قابلیت های سو ئیچر، کواد و مالتی پلکسر را به صورت یکجا دارد و از طریق منوی مربوطه می توان سیستم را برای شرایط مختلف برنامه ریزی کرد.

    40- منظور از سیستم انتقال چیست؟
    ممکن است بخواهیم تصاویر را به مکان دیگری انتقال دهیم و امکان سیم کشی به آن محل موجود نباشد در این صورت می توان از کارت انتقال تصاویر استفاده کرد که یک نوع آن قابل استفاده بر روی کامپیوتر یا یک مینی کامپیوتر بوده و از طریق خط تلفن تصاویر را ارسال و در مقصد با دادن پس ورد لازم آن را در یافت می کند.

    41- منظور از دوربین اسپید دام چیست؟
    کامل ترین نوع دوربین مدار بسته رنگی که دستگاه کنترلر و کی برد خاص خود را دارد، گردان است و لنز زوم دارد، می تواند شدت نور را تنظیم کند. دور و نزدیک شدن تصاویر را در آن می توان کنترل نمود روی سقف نصب می شود و تمامی بر نامه ریزی ها و فرامین لازم از طریق کی برد کوچک و خاص آن قابل اعمال است.

========================================

کواد Quad چیست ؟

کواد Quad دستگاهی است که از قابلیت نمایش ۸ هشت یا ۴ چهار تصویر همزمان بر روی مانیتور برخوردار است. از این دستگاه‌ زمانی استفاده می‌شود که نیاز به نمایش چندین (حداکثر هشت) تصویر بر روی مانیتور باشد. این دستگاه‌ها نیز مانند سوئیچر تنها می‌توانند تصویر نمایش داده شده بر روی مانیتور را نمایش دهند.

مزایا: ساده, قابلیت نمایش چند تصویر همزمان

معایب: تنها می‌تواند تصویر یک دوربین تا هشت دوربین را در اندازه یک هشتم تصویر ضبط کند.





=====================================================


دانلود نرم افزاری که از طریق گوشی موبایل خود می توان تصاویر دوربین مداربسته را دید



به وسیله Intellsys Live2Phone v4.5.18 و دوربین مداربسته خود را از طریق گوشی خود در هر مکانی کنترل کنید
همگی ما تا حدودی با دوربین های مدار بسته و شیوه کارکرد آن ها آشنایی داریم و می دانیم که بیشترین استفاده از این دوربین ها برای حفظ امنیت و مسائل امنیتی می باشد. بسیاری از افراد علاوه بر محل کار خود در منازل خود نیز از این دوربین ها استفاده می کنند و با توجه به نرم افزارهای مختلفی که امروزه موجود می باشد کاربران سیستم های کامپیوتری با استفاده این نرم افزارها و یک وب کم ساده می توانند یک دوربین مدار بسته برای خود تهیه کنند. نرم افزارهای کنترل این دروبین ها نیز بر روی کامپیوترها نصب می شوند و بدین صورت می توان بر روی دروبین ها و تصاویر آن ها مدیریت و نظارت نمود.

در همینه زمینه نرم افزاری را به شما معرفی می کنیم که البته این نرم افزار برای گوشی های تلفن همراه طراحی شده است.




Intellsys Live2Phone  نام نرم افزاری می باشد که به وسیله آن می توانید به وسیله یک کامپیوتر و یک وبکم بر محیط مورد نظر خود از راه دور و از طریق گوشی نظارت نمایید. شیوه کار این نرم افزار بدین صورت می باشد که شما در محل مورد نظر خود نسخه کامپیوتری برنامه را بر روی سیستم نصب می کنید و با استفاده از یک وبکم تصاویر را به نرم افزار موجود بر روی کامپیوتر ارسال می کنید. سیستم کامپیوتری شما می بایست به اینترنت متصل باشد. سپس بر روی گوشی موبایل خود که آن هم می بایست به اینترنت متصل باشد ( از طریق GPRS و یا اینترنت بی سیم ) به سرور خود که همان سیستمی می باشد که دوربین به آن متصل است ارتباط برقرار می کنید و تصاویر دریافتی از وبکم و محیط را بر روی صفحه نمایش گوشی خود مشاهده خواهید کرد.





ویژگی های این نرم افزار:

- قابلیت شناسایی حرکتی در تصاویر دریافتی

- قابلیت نظارت 24 ساعته در 7 روز هفته ( ضبط تصاویر بر روی سرور )

- قابلیت اتصال چندین دوربین به نرم افزار سرور و دریافت چند تصویر همزمان از چند محیط

- دارای هزینه بسیار پایین نسبت به نسخه های حرفه ای

- سازگاری با دستگاه های مختلف ( وب کم ها ، کارت TV ها و ... )

- سازگاری با دوربین های شبکه ای و IP و ... .

سازگار با گوشی های سری 60 سیمبیان ویرایش 3



  دانلود نسخه 4.5 با حجم 2.39 مگابایت


برای دریافت فایل کلیک کنید


==================================================


دوربین های مدار بسته cctv و کارایی های آن



امروزه در مراكز صنعتی و اداری جهت نظارت بر محیط فیزیكی و نظارت بر كار كاركنان یا كـارگران در جـهت كنترل و مدیـریت بهـتر و كارآمـد‌تر بـه وفـور از سیستمهای تـلویزیونی مـداربسته (closed circuit TV) یا CCTV استفاده می‌شود.
این سیستمها به عنوان سیستمهای كنترل تصویری نیز نامیده می‌شوند. گاهی نیز از این سیستمها با مخفف CCVE (تجهیزات ویدئویی مدار بسته) یاد می‌شود. در محلهایی مانند بانكها، ادارات، دانشگاهها، كارخانجات، فروشگاههای بزرگ، فروشگاههای فروش اجناس گرانقیمت مانند طلافروشیها، در سوپرماركتهای بزرگ و در كنترل ترافیك خیابانها و چهار راه‌ها این سیستمها را میتوان نصب و مورد استفاده قرار داد. استفاده از این سیستمها در منازل مسكونی رواج چندانی نیافته است ولی با پا به عرصه گذاشتن سیستمهای تصویری كه قادرند حركت را در محدوده تحت نظارت سیستم تشخیص و اعلام خطر نمایند یا توسط سنسورهای خاصی تحریك شده و شروع به ضبط فیلم از محل بنمایند انتظار می‌رود كه استفاده از این سیستمها در منازل مسكونی نیز گسترش بیاید. به اینگونه سیستمها هم اكنون اصطلاح دزدگیر تصویری اطلاق می‌شود.
اصول كار سیستمهای CCTV به این صورت است كه ابتدا تصاویر توسط دوربینهای مدار بسته دریافت شده و برای نمایش و پخش به مانیتور یا تلویزیون انتقال داده می‌شود. همچنین برای ضبط و یا تغییر نحوه نمایش روی مانیتور و پخش همزمان تصاویر دوربینها روی مانیتور و كنترل از راه دور دوربینها نیز تجهیزات و امكاناتی وجود دارد. چون تصاویر دریافت شده از این سیستمها برای بینندگان محدودی می‌باشد لذا به آنها تلویزیون مدار بسته می‌گویند بر خلاف تلویزیون عمومی (Broadcast TV) كه جهت پخش تصاویر برای عموم می‌باشد. با توجه به تنظیماتی كه روی دوربینها و سایر تجهیزات میتوان انجام داد این سیستمها در شرایط جوی متفاوت و در روز و شب نیز كارآیی خوبی دارند.
برای كنترل ورود و خروج افراد به یك محل و برای كنترل مكانهای وسیع توسط چندین دوربین و نمایش همزمان تصویر آنها و نظارت سمعی و بصری از فواصل بسیار دور از طریق شبكه تلفن بدون نیاز به حضور فیزیكی كنترل كننده در محل و در دستگاههایی كه كنترل بصری آنها توسط انسان مقدور نبوده یا خطر آفرین می‌باشد نیز میتوان از این سیستمها استفاده كرد.
لذا استفاده از سیستمهای CCTV روز به روز در حال رشد است و با توجه به تكنولوژی ساخت تجهیزات آن كه مبتنی بر صنعت الكترونیك و كامپیوتر می‌باشد ساخت و تولید تجهیزات این سیستمها دائماً در حال تكامل و پیشرفت است.




عموماً در سیستمهای CCTV تجهیزات زیر مورد استفاده قرار میگیرد:

    دوربین (camera)
    كاور دوربین (camera Housing)
    پایه دوربین (BASE یا Bracket)
    نمایش دهنده تصویر (monitor یا TV)
    انتخاب كننده (switcher)
    كواد (Quad)
    تركیب كننده (Multiplexer)
    ضبط كننده (Recorder)
    كنترل كننده (controller)
    كارتهای تصویر (capture card)
    تقویت كننده رادیویی (Booster)
    نظم دهنده ویدیویی (Video Router)

قسمتی از اصطلاحات متداولی كه ممكن است در مورد سیستم های CCTV با آنها برخورد كنید در زیر توضیح داده شده است:

    A/D
    مبدل آنالوگ به دیجیتال (ANALOG TO DIGITAL CONVERTOR) یا ADC
    ALPHANUMERIC
    وسیله قرار دادن نوشته روی تصویر كه در DVR و مولتی پلكسر كار برد دارد
    BACK – FOCUS
    تنظیم مكان لنز در رابطه با سنسور CCD در دوربین
    B.W یا WIDTH BAND
    پهنای باند فركانس كه برای سیگنال ویدئویی معمولی 5 مگا هرتز است .
    BETAMAX
    فرمت ضبط ویدئویی شركت SONY و رقیب VHS
    CCD APERTURE
    سطحی از CCD كه به نور حساس است.
    CCIR
    انجمن رادیویی بین المللی برای استاندارد تلویزیونی اروپا
    CDS
    CORROLATED DOUBLE SAMPLING، تكنیكی در ایجاد تركیب رنگ در بعضی از دوربین های CCD
    CFA یا COLOR FILTER ARRAY
    فیلترهای نوری كه در دوربین CCD برای تولید تركیب رنگ سیگنال ویدئویی استفاده می گردد.
    CIE
    انجمن بین المللی نور كه واحد های نوری را تعریف و ارائه می كند.
    CHROMINANCE
    به اطلاعات رنگ سیگنال ویدئویی گفته می شود.
    CONTRAST
    یكی از تنظیمات كیفیت تصویر. اختلاف بین روشن ترین و تاریك ترین نقطه تصویر
    D/A
    مبدل سیگنال دیجیتالی به آنالوگ.
    DARK CURRENT
    نشت سیگنال از CCD در نبود نور كه ایجاد نویز (dark noise) می كند.
    DMA یا DIGITAL MICRO MIRROR DEVICE
    یك تكنولوژی جدید ساخت سنسور ویدئویی كه از تعداد زیادی آینه مینیاتوری روی چیپ استفاده می شود.
    DUPLEX
    سیستم ارتباطی كه اطلاعات را در دو جهت رفت و برگشت مبادله می كند. در سیستمهای CCTV معمولاً به امكان ضبط و پخش با هم به صورت مولتی پلكس گفته می شود.
    D.S.P
    مدار الكترونیكی پردازنده سیگنال دیجیتالی
    DV-MINI
    یك فرمت ضبط صدا و تصویر جدید كه اكثراً در هندی كم استفاده می شود.
    D-VHS
    استاندارد جدید ارائه شده توسط JVC برای ضبط سیگنال دیجیتالی روی VHS
    EBU
    اتحادیه پخش برنامه های اروپایی
    EIA
    انجمن صنعتی الكترونیك
    FCC
    كمسیون ارتباطات فدرال آمریكا
    FIELD
    تعداد نصف خطوط فریم را گویند در سیستم CCIR/PAL تعداد فیلدها 50 عدد در ثانیه و درسیستم EIA /NTSC تعداد فیلدها 60 عدد در ثانیه است.
    FRAME STORE
    وسیله الكترونیكی شماره گذاری و ذخیره فریم های تصویر.
    FRAME SWITHER
    نام دیگر مولتی پلكسر ساده است.
    FRAME TRANSFER
    یكی از سه اصل یا روش انتقال شارژ از چیپ CCD می باشد دو روش دیگر عبارتند از FRAME-INTERLINE , INTERLINE
    FRAME
    در سیستم CCIR/PAL ازتركیب 625 خط و در سیستم EIA /NTSC از تركیب 525 خط یك فریم ساخته می شود سیستم پال 25 فریم بر ثانیه و سیستم NTSC دارای 30 فریم بر ثانیه است.
    GAMMA
    این مشخصه برای تصحیح اختلاف بین پاسخ خطی دوربین و پاسخ غیر خطی مانیتور تعریف می شود. مثلاً مقدار نمایی گاما برای مونیتور تك رنگ 2/2 است لذا دوربین باید روی 2.2/1 یعنی 45/0 تنظیم شود.
    HAD
    یك نوع سنسور CCD است كه طرح لایه ای دارد و سطح نویز درآن بسیار پایین است.
    HDDTV
    استاندارد آینده پخش برنامه های تلویزیونی با رزلوشن بالا (2000×1000 پیكسل)
    HUM
    نویز روی فركانس اصلی را گویند.
    HYPER-HAD
    تكامل یافته چیپ CCD HAD
    ILLUMINATION
    به مقدار روشنایی تصویر اشاره دارد. حداقل روشنایی لازم برای دوربین های معمولی چند دهم لوكس و برای دوربین های دید شب چند صدم لوكس می باشد.
    I/0
    خروجی
    I/P
    ورودی
    IEC
    انجمن بین المللی برق
    INSERTER
    وسیله ای برای گذاشتن متن روی تصویر.
    INTERFERENCE
    تداخل ناشی از میدان الكتریكی یا الكترومغناطیسی سایر وسایل روی سیگنال
    IP
    درجه حفاظت بدنه یك وسیله را در برابر عوامل خارجی به صورت عدد بیان می كند.
    IR
    نور مادون قرمز
    ISDN
    شبكه تلفن جدید با سرعت انتقال داده 64 كیلو بایت بر ثانیه
    ITU
    اتحادیه بین المللی ارتباطات راه دور
    JPEG
    فرمت عكس
    LINE-LOCKED
    در سیستم های CCTV به چند وسیله گفته می شود كه با فركانس منبع تغذیه مشترك ( 50 یا 60 هرتز) تغذیه می شوند و از نظر فركانس فیلد قفل شذه اند.
    LUMINANCE
    اطلاعات سیگنال ویدئویی در مورد روشنایی تصویر را گویند.
    MOD
    حداقل فاصله شی از لنز را گویند كه برای لنز های زوم حدود یك متر و برای لنزهای فیكس خیلی كمتر است. (به طول فاصله كانونی لنز بستگی دارد)
    MOIRE PATERN
    نویز در تصویر حاصل از CCD در فركانس های بالا
    NBS
    اداره ملی استاندارد در آمریكا
    ND FILTER
    یك نوع فیلتر نوری كه مقدار نور را بدون بر هم زدن تعادل رنگ تقلیل می دهد.
    NIT
    یكی از واحد های نوری
    NTSC
    استاندارد رنگی در آمریكا، كانادا ، ژاپن و چند كشور دیگر.
    OIP
    خروجی
    OBJECTIVE
    جلویی ترین قسمت لنز
    OCULAR
    نزدیكترین قسمت لنز به CCD
    PAL
    سیستم تلویزیون رنگی اروپا
    PHOT
    واحد نوری معادل ده هزار لوكس
    POTS یا PSTN
    یكی از سیستم های تلفن
    PRINCIPEL POINT
    مركز عدسی
    PTZ SITE DRIVER
    یك قسمت از سویچر ماتریسی كد سیگنال هایی كد دار كنترلی مربوط به كنترولر و DVR یا مولتی پلكسر را دریافت می كند.
    RETMA
    نام دیگر EIA
    سیگنال RF
    سیگنال رادیویی كه به طیف تا 300 گیگا هرتز تعلق دارد.
    RS-232
    یك فرمت ارتباط دیجیتالی كه فقط نیاز به دو سیم دارد.
    RS-485
    شكل پیشرفته تر ارتباط دیجیتالی كه می تواند تا 32 دریافت كننده را در مقصد پوشش دهد.
    S/N RATIO
    نسبت سیگنال به نویز كه بر حسب DB بیان می شود.
    SCOTOPIC VISION
    سطح نور زیر 2-10 لوكس كه برای چشم قابل دیدن نیست.
    SIMPLEX
    در CCTV به یكی از دو روش مولتی پلكسی اشاره دارد كه اطلاعات فقط در یك جهت قابل انتقال است (بر خلاف DUPLEX) مثلاً فقط امكان ضبط یا پخش در یك زمان باشد.
    SMEAR
    خطوط عمودی به صورت نویز در محل های بسیار روشن تصویر حاصل از CCD
    SMPTE
    انجمن مهندسین تلویزیون و تصاویر متحرك
    SPLIT SCREEN
    به صفحه نمایش چند تكه شده می گویند
    S-VHS
    یك فرمت ضبط ویدئویی است كه رزولوشن افقی 400 خط دارد.
    TBC
    سنكرون كردن سیگنال های مختلف بر اساس زمان
    TDG
    ایجادكننده تاریخ و زمان روی تصویر
    TELEMETRY
    سیستم كنترل از راه دور اطلاعات دیجیتالی كد دار
    TERMINATION
    اتصال انتهای كابل را به یك كانكتور می گویند.
    VDA
    یك آمپلی فایر سیگنال تصویری با یك ورودی وچند خروجی
    VHS
    VIDEO HOME SYSTEM سیستم ویدئویی خانگی
    VIDEO MATRIX SWITCHER
    وسیله ای برای انتخاب بیش از یك دوربــین، VCR یا چاپگر ویدئویی و امثال آن كه قدرتمندتر از سویچرهای معمولی است.
    VITS
    سیگنال تست با شكل خاص كه در سیستم پال در خطوط نامرئی 17 و 18 و 33 و 331 جا زده می شود.
    VMD یا VIDEO MOTION DETECTOR
    سیستمی كه در برابر تغییر نور یا جابه جایی و حركت سیگنال آلارم ایجاد می كند.
    VS
    سنكرونیزاسیون عمودی (در مقابل آن HS سنكرونیزوسیون افقی)
    W-VHS
    استاندارد جدید ضبط ویدئویی ارائه شده توسط JVC
    Y/C
    یك فرمت ویدئویی كه اطلاعات روشنایی تصویر و رنگ تصویر جداگانه فرستاده می شود. این فرمت در S-VHS وجود دارد.



=========================================



سیستم های مداربسته در دو نوع آنالوگ و تحت شبکه



دوربین های آنالوگ :
از دوربین های آنالوگ می توان به عنوان نسل اول CCTV ها نام برد که کابل خروجی تمامی دوربین ها در دستگاه کنترل مرکزی (DVR) جمع می شوند و در آن دستگاه عملیات کنترل ، نظارت ، ضبط و سایر پردازش ها صورت می گیرد.
دوربین ثابت: در با وضوح تصویر بالا ، ضد نویز و سایه ، قابلیت کارکرد در نور بسیار کم، مجهز به منوی روی تصویر، قابلیت علامتگذاری روی تصویر (Motion Detection)
دوربین متحرک (Speed Dome): باقابلیت زوم بالا ، ضد نویز و سایه ، قابلیت دید در نورکم ، وضوح تصویر بالا ، قابلیت دید در شب ، چرخش 360 درجه افقی و 240 درجه عمودی ، مجهز به منو روی تصویر ، قابلیت علامتگذاری روی تصویر (Motion Detection) ، قابلیت اتصال به انواع شبکه، طراحی زیبا.








DVR
ضبط تصاویر به صورت زنده ، قابلیت فشرده سازی تصاویر برای کمتر شدن حجم تصاویر ، کیفیت بالای تصویر ، دارای هارد دیسک داخلی با ظرفیت بالا ، مجهز به خشاب های داخلی اضافی هارددیسک ، قابلیت Back Up گیری از تصاویر ضبط شده
به وسیله پورت
لنز
· انواع لنز با قابلیت تنظیم خودکار و دستی فاصله کانونی و همچنین لته با قابلیت زوم دستی
· لنزهای با قابلیت تنظیم خودکار فاصله کانونی (Varifocal) برای فاصله های مختلف
· لنزهای با قابلیت زوم دستی از فاصله دور بوسیله کابل کشی .
مانیتور صنعتی:
· مانیتورهای صنعتی LCD و CRT در اندازه های 21 ، 19، 17 و 14 اینچ ، با کیفیت تصاویر بالا، ورودی و خروجی ویدئو و صوت ، قابلیت کارکرد به مدت طولانی.
دوربین های تحت شبکه :
· دوربین های تحت شبکه را می توان به عنوان یک دوربین و یک کامپیوتر تعریف کرد که در یک سیستم هوشمند جمع شده اند. این دوربین ها تصاویر را بر روی شبکه های کامپیوتری منتقل می کنند تا کاربر بتواند از راه دور تصاویر را مدیریت ، ضبط و پخش نماید. به محض اینکه تصاویر روی شبکه ارسال شد ، کاربر از هر کامپیوتر متصل به LAN و یا اینترنت می تواند به آنها دسترسی داشته باشد.
· دوربین های تحت شبکه بهترین و آسانترین راه برای مشاهده ، ثبت و ضبط با بهترین و مطلوبترین کیفیت تصویری بر روی هر نوع از شبکه های کامپیوتری می باشند.تصاویر با استفاده از هر نوع مرورگر (تحت وب) بدون وابستگی به نوع سیستم عامل ، قابل دیدن و بر روی حافظه های کامپیوتر قابل ثبت و ضبط می باشند.دوربین های تحت شبکه ، کاملاً مستقل از کامپیوتر عمل کرده و در هر جایی قابل نصب هستند.این دوربین ها امکان مشاهده و ضبط تصاویر از هر جایی در دنیا برای کاربر بوجود می آورند.
نرم افزار دوربین های تحت شبکه :
· بوسیله نرم افزار در آن واحد هم می توانید تصاویر دوربین ها را ببینید ، هم آنها را با کیفیت بالای دیجیتالی به صورت دائم و یا بر طبق برنامه ای خاص ضبط کنید :
· وجود حالتهای مختلف برای ضبط ، از جمله به طور دائمی ، بر طبق برنامه ای خاص ، یا پس از ایجاد شدن حرکت روی تصویر (MotionDetection) و یا پس از برقراری ارتباط با سیستم های حسگر محیطی
· تخصیص اتوماتیک IP با استفاده از پروتکل های استاندارد
· انجام تنظیمات لازم
· به روز رسانی سیستم عامل مرکزی دوربین ها
· نمایش و ضعیت ارتباط با دوربین ها
· مدیریت تعداد نامحدودی دوربین
کاربردهای سیستم های حفاظتی- نظارتی:
ادارات و ارگان های دولتی : سیستم های حفاظتی قابل نصب در ادارات و ارگان های دولتی برای حفظ و حراست پیرامونی و فیزیکی ، کنترل ورود و خروج و سایر موارد امنیتی به کار می روند . بدینوسیله با ایجاد محیطی امن از اموال دولتی و ارباب رجوع محافظت می شود.
اماکن صنعتی : در محیط های صنعتی ، مانند کارخانه ها و امکان دسترسی به خطوط تولید و انبارها را در اختیار مدیران قرار می دهد.
امور بانکی : به منظور حفاظت از باجه های خودپرداز (ATM) و دیگر نقاط حساس بانکها از خطر دزدی ، موسسات مالی شروع به نصب سیستم حفاظتی در این نقاط نموده اند و برای هر حرکتی تصویر جداگانه ای قابل ذخیره در یک پایگاه داده مرکزی است.
فروشگاه ها : صندوق فروشگاه همواره در معرض خطر دزدی قرار دارد.سیستم های حفاظتی به طوری که با انتقال تصاویر زنده روی شبکه و ذخیره آنها روی سرور صاحبان فروشگاه و مدیران می توانند روند کار را از راه دور کنترل کنند.
پایانه های مسافربری : می توان سیستم حفاظتی موجود را در جهت ایجاد امنیت بیشتر برای مسافران راه آهن ، فرودگاه و مترو مورد استفاده قرار داد.بدینوسیله مراکز نظارتی نیز به تصاویر این نقاط دسترسی خواهند داشت.
اماکن آموزشی : سیستم های حفاظتی قابل استفاده در مدارس ، پارک ها ، کلاس های درس ، سالن های مطالعه و سایر محیط های فرهنگی نیز می باشد و این مکان ها را به محیط های امن و قابل کنترل تبدیل می کند.
توضیحات فنی پس از آشنا شدن با ابزارها و تجهیزات مختلف در رابطه با نصب دوربین‌های مداربسته به تشریح روشی برای ساده برای نصب سیستم مداربسته دلخواه شما می‌پردازیم. البته قبل از شروع آموزش باید به این نکته اشاره کنم که فرض من بر این بود که خواننده دارای حداقلی از اطلاعات فنی, اطلاعات مربوط به سیم‌کشی و توانایی کار با ابزارهای ساده برق باشد. در غیر این صورت مسئولیت هر گونه آسیب به تجهیزات بر عهده خود شماست. در ضمن کار کردن در ارتفاع ممکن است کمی پرخطر باشد پس در صورتی که حس می‌کنید از ارتفاع می‌ترسید از همین لحظه از انجام آن صرف نظر کرده و کار را به یک تکنیسین باتجربه بسپارید. پلن: اولین قدم برای شروع به کار داشتن یک نقشه یا پلن از سیستم است. در هنگام مشخص کردن محل نصب دوربین‌ها به چندین نکته باید توجه داشته باشید. نصب دوربین در محیط‌های کم نور به هیچ عنوان توصیه نمی‌شود. در صورتی که می‌خواهید از یک دوربین دید در شب برای یک محیط تاریک استفاده کنید باید بدانید که این دوربین‌ها در محیط‌های تاریک تصویری سیاه و سفید خواهند داشت. هرگز دوربین را مستقیما در جهت نور خورشید و یا لامپ‌های پر نور نصب نکنید. انتخاب محل مناسبی برای نصب دوربین کار آسانی نیست پس بی تفاوت از کنار آن نگذرید. گذشته از موقعیت نور در تصویر موقعیت و فاصله شی مورد نظر نیز از اهمیت بالایی برخوردار است. در موقع خرید لنز (در صورتی که دوربین شما دارای لنز فیکس نباشد) متوجه انوع مختلفی از لنزها خواهید شد. در موقع انتخاب لنز به نور محل و فاصله شی توجه داشته باشید و فاصله کانونی لنز را انتخاب کنید. در یک محیط کوچک (حدود 50 متر) استفاده از لنز 3.6 مناسب خواهد بود. هر چه فاصله شی مورد نظر بیشتر شد باید فاصله کانونی لنز نیز بیشتر باشد. البته انتخاب لنز مناسب کار آسانی نیست و نیازمند کمی تجربه خواهد بود. راه دیگر برای این کار استفاده از لنزهای با قابلیت فوکوس متغییر است محدوده فوکوس این لنزها نیز محدود است اما کار انتخاب را برای شما خیلی راحتر خواهد کرد. با انتخاب مکان‌های مهم و استراتژیک برای نصب دوربین شما خواهید توانست تعداد دوربین‌ها مورد نیاز برای یک محیط ثابت را کاهش دهید. در موقع نصب از همپوشانی تصاویر خودداری کنید و دوربین‌ها را طوری نصب کنید که هر کدام محیطی کامل را که دیگر دوربین‌ها پوشش نمی‌دهند پوشش دهند. در صورتی که حفظ امنیت دوربین‌ها نیز دارای اهمیت باشد دوربین‌ها را معمولا طوری نصب می‌کنند که هر دوربین در دید یک دوربین دیگر قرار گیرد و به وسیله یک دوربین دیگر پشتیبانی شود. نکته بسیار مهم دیگر در زمان جایگذاری دوربین‌ها توجه به امکان کشیدن کابل در محل نصب دوربین است. سیم‌کشی: زمان‌برترین قسمت نصب دوربین‌های مداربسته مربوط به سیم‌کشی می‌شود. باید برای سیم‌کشی در قسمت‌های مختلف برنامه داشته باشید به طوری که کمترین مقدار سیم مصرف شود و همچنین طول سیم‌ها از حد استاندارد فراتر نرود چون موجب تضعیف سیگنال‌های تصویر خواهد شد. هرگز سیم‌های انتقال دهنده سیگنال‌های ویدئویی را از کنار سیم‌های جریان بالا عبور ندهید و حداقل فاصله 12 سانتی‌متر را در این مواقع رعایت کنید. طول کابل هر دوربین نباید از 400 متر بیشتر شود همچنین سعی کنید از کابل‌های کیفیت بالا برای انتقال تصاویر استفاده کنید. نکاتی دیگری نیز در هنگام سیم‌کشی با اهمیت است مثلا سعی کنید در موقع نصب دوربین همیشه مقداری سیم اضافی در محل نصب دوربین برای جابه‌جایی‌های احتمالی باقی بگذارید. سعی کنید از تغذیه جداگانه دوربین‌ها خودداری کنید. می‌توانید برق را با ولتاژ 220 ولت تا دوربین برده و برای هر دوربین از یک آداپتور جداگانه استفاده کنید و یا کل دوربین‌ها را با یک آداپتور مرکزی تغذیه کنید. تغذیه هر دوربین از یک محل امکان نصب UPS مجزا برای دوربین‌ها را در آینده از شما خواهد گرفت. جایگذاری دوربین‌ها: جایگذاری دوربین بیشتر مربوط به نصب پایه و پیچ کردن آن به دیوار یا سقف می‌شود. در موقع رولپلاک کردن دوربین به دیوار یا سقف توجه داشته باشید که دوربین کاملا محکم در جای خود قرار گیرد و در صورتی که حس کردید پیچ‌ و رولپلاک‌ها خود دوربین کوچک هستند از اندازه بزرگتری استفاده کنید. در موقع مشخص کردن محل سوراخ‌کاری به جهت دوربین توجه داشته باشید. در مورد دوربین‌هایی که تغذیه DC دارند باید به پلاریته ورودی دوربین توجه داشته باشید. برای اتصال سیم تصویر دوربین‌ها باید از فیش BNC استفاده کنید. فکر نمی‌کنم وصل فیش BNC کار خیلی سختی باشد به همین دلیل از توضیح آن صرف نظر می‌کنم
ابزاروبلاگ ابزار وبلاگنویسان ابزار وبلاگنویسان ابزار وبلاگنویسان دانشگاه صفادشت دانستنی های یک دانشجو
